皮帶輸送機
帶式輸送機適用于水平及大傾角的輸送工作面,帶式輸送機的優點:1、運輸能力大,從幾十噸到幾千噸;(2)運輸距離長,帶式輸送機的運距由短到3~5米,長到幾千米,上萬米,國內最長可達幾十公里;(3)連續作業、工作阻力小、耗電量低,環保效率高。
皮帶輸送機
01 產品概述

一、帶式輸送機的優點:
1、運輸能力大,從幾十噸到幾千噸;(2)運輸距離長,帶式輸送機的運距由短到3~5米,長到幾千米,上萬米,國內最長可達幾十公里;(3)連續作業、工作阻力小、耗電量低,環保效率高。
2、帶式輸送機的適用條件
帶式輸送機適用于水平及大傾角的輸送工作面,通常情況下以運輸原煤為例,傾角不能大于18度,向下運輸時,傾角不能大于15度。大傾角上運帶式輸送機向上運輸煤炭時,傾角可達到25度。對于輸送傾角超過25度或者近似于垂直狀態時,可采用波狀擋邊帶橫隔板的輸送帶來解決。
3、帶式輸送機的工作原理
膠帶繞經主滾筒和機尾換向滾筒連接形成一個無極封閉環形帶。主滾筒在電機驅動下旋轉時,靠膠帶與主滾筒之間的摩擦力,帶動膠帶及膠帶上面的貨載一同連續運轉,從而將貨載運到端部,通過膠帶的轉向而卸載。帶動膠帶運轉的圓周驅動力必須在張緊裝置一定 張緊力的作用下才能完成。

二、帶式輸送機的型式
1、鋼絲繩牽引帶式輸送機,這種形式不多見。
2、滾筒驅動帶式輸送機:包括通用帶式輸送機和鋼絲繩芯帶式輸送機(強力帶式輸送機)。
A、通用帶式輸送機分為固定式、伸縮式和轉載式三種型式。
可伸縮式膠帶輸送機:比普通膠帶輸送機多一個儲帶倉和一套儲帶設備裝置,單移動機尾進行伸縮時,儲帶裝置可相應地放出或收縮一定長度的膠帶,利用膠帶在儲帶倉內多次折返和收放的原理調節輸送機長度。
B、強力帶式輸送機:是指鋼絲繩芯膠帶輸送機,用鋼絲繩芯膠帶代替了普通膠帶,使膠帶強度提高了幾十倍。主要用于運輸任務大、運輸距離長、長距離無轉載的工作地點。一般輸送機長度超過300米時應使用鋼絲繩芯膠帶。


02 結構特點
一般帶式輸送機有頭部漏斗、頭架、傳動滾筒、頭部清掃器、驅動裝置、中間架、支腿、尾架、改向滾筒、空段清掃器、拉緊裝置、承載托棍、回程托輥、卸料裝置和導料槽、輸送帶及相應的各種保護裝置等組成。1,漏斗與頭架連接主要起到卸料和改變料流方向的作用,同時漏斗上的護罩能遮擋灰塵起環保功能和保護人身安全的效果;2,頭架放在皮帶機的頭部是用與支承傳動、卸載滾筒和承受皮帶張力的裝置,常見的有矩形和三角形兩種形式。角形頭架結構緊湊、剛性好、強度高應優先采用;3,驅動裝置由電機、高速軸聯軸器(液力偶合器)、制動器、逆止器、減速器、低速軸聯軸器等組成,是我們帶式輸送機的動力輸出部分。功率在2.2~37KW之間,傳動形式為電機加彈性聯軸器,功率在45~315KW之間,得應用液力偶合器緩沖皮帶機的啟動。4,拉緊裝置有螺旋、垂直、車式、固定絞車幾種形式。螺旋式拉緊使用于拉緊行程短,拉緊力較小的皮帶機。一般行程為500MM、800MM、最多為1000MM。帶式輸送機應優先采用垂直式拉緊裝置,這種裝置能有效的利用皮帶機的布置空間,其缺點,如果保護不好使所輸送物料掉入拉緊裝置中容易損壞膠帶。在無條件安裝垂直拉緊裝置時可用車式拉緊裝置,采用此種方式時配以相應塔架,能增加皮帶機安裝位置的靈活性,加大拉緊行程距離。固定絞車?yán)o裝置用于大行程,大拉緊力(30~150KN),長距離、大運量的帶式輸送機上。5,中間架、支腿起支撐作用,是連接承載托棍和回程托棍的裝置。6,尾架支撐尾部改向滾筒,同時連接中間架。7,傳動滾筒是傳動動力的主要部件,改向滾筒在皮帶機中起導向、增加傳動滾筒圍包角加大磨檫力的作用。傳動滾筒和改向滾筒分為輕型、中型和重型3種,軸承孔徑為50~100MM為輕型,軸與輪轂為單鍵連接的單幅板焊接筒體。軸承孔徑為120~180MM為中型,軸與輪轂為幛套脹套連接的單幅板焊接筒體。軸承孔徑為200~220MM或以上者為重型,軸與輪轂為幛套脹套連接,筒體為鑄焊結構。有單出軸和雙出軸兩種。8,托棍是用于支撐輸送帶及輸送帶上所乘載物料,保證輸送帶穩定運行的裝置。承載托棍有槽型、調心、過度、緩沖平行幾種,回程托滾有平行、V型、反V型幾種。
伸縮式皮帶機其結構獨特。
1、機頭部
A、組成:機頭部是帶式輸送機的驅動和支撐部分,包括機頭架、傳動裝置和卸載臂。
B、傳動裝置:由電動機、液力聯軸器、減速器、主副傳動滾筒、聯軸器、聯動齒輪和驅動架等組成。
C、作用:機頭前端,為卸載方便,伸出一個裝有卸載滾筒的卸載臂,承載貨載的上股輸送帶繞過卸載滾筒卸載換向后,再繞經滾筒向機尾方向運行。卸載滾筒筒殼外徑兩端帶有錐度,用以自動防止輸送帶微小的跑偏。
2、張緊裝置
A、作用:將膠帶張緊,使膠帶與驅動滾筒間具備足夠的摩擦力,使兩托輥組支架間的膠帶控制在一定的撓度范圍內,從而使帶式輸送機正常運轉。
B、張緊絞車作用:拉緊輸送帶;限制輸送帶在托輥之間的懸垂度;縮短帶式輸送機時,把多余的輸送帶拉入儲帶倉中儲存;保證卷帶工作順利進行。
3、中間機身部
中間機身部可分為:繩架吊掛式、繩架落地式、鋼架吊掛式、鋼架落地式、混合式五種。
4、機尾部
A、作用:承受轉載機轉來的載荷并將它輸送出去。
B、組成部件:支柱、導軌、機尾滾筒、機尾架等部件組成。
C、支柱:即是機尾的支架,又是機尾移動時的滑行裝置。
D、機尾滾筒:與機頭卸載滾筒結構相似,滾筒軸位置可借頂在軸承座上的調節螺栓進行調節,從而調整輸送帶的跑偏現象。
E、導軌:導軌是支撐轉載機的行走軌道,下部用螺栓固定在支柱上,端部用柱銷與另一節導軌鉸接,以適應底板的高低不平。

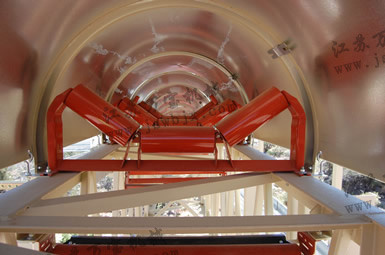

5、托輥
A、作用:安裝在帶式輸送機的支架上,與支架一起支持輸送帶,使輸送帶懸垂度不超過技術限度,以保證輸送帶的平穩運行,是帶式輸送機的承載和導向部件;減小膠帶運行阻力。
B、組成:由中心軸、軸承、密封圈、管體等部分組成。
C、分類:槽型托輥、平行托輥、緩沖托輥、調偏托輥
6、輸送帶
A、按帶芯結構分為:鋼絲繩芯輸送帶、尼龍芯輸送帶、帆布芯輸送帶
B、鋼絲繩芯輸送帶;強度比普通膠帶高,抗沖擊性能和抗彎曲疲勞性能好,伸長量小,成槽性能好。由上層覆蓋膠、下層覆蓋膠、充填膠、帆布層、彈簧方鋼條、耳槽等構成。
7、清掃器
A、分類:板式清掃器和犁式清掃器
B、板式清掃器一般有彈簧式清掃器和重砣式清掃器。
C、犁式清掃器由兩層鋼板夾一層橡膠板組成,依靠自身的重量壓在輸送帶的非承載面。
8、制動裝置
A、作用:防止停機后由于載荷作用發生飛車的一種安全裝置。
B、種類:液壓電磁閘瓦制動器和液壓盤式制動器。
C、液壓盤式制動器安裝在傳動滾筒的輪緣上。
9、逆止裝置
A、作用:防止上運式帶式輸送機停機后輸送帶反向逆行。
B、種類:塞帶逆止裝置和非接觸式的滾柱或楔塊式逆止裝置。
C、非接觸式的滾柱或楔塊式逆止裝置:輸送機正常運行時,滾柱(或楔塊)在切口最寬處,不妨礙星輪的運作;當停車時,在負載重力的作用下,膠帶帶動星輪反轉,滾柱(或楔塊)處在固定圈和星輪切口的狹窄處,滾柱(或楔塊)被楔住,輸送機被制動。
03 相關參數

托輥規格參數表

帶寬

托輥直徑

托輥中心距
(mm)

軸承型號

800

108

1090

6205/C4

1000

133

1290

6305/C4

注:以上為托輥的常規規格,最終規格型號以DTII(A)型手冊為準。


上托輥的間距表

帶寬

上托輥間距

(mm)

一般承載段

受料點附近

凸弧段

800

1000

300~400

500

1000

1000

300~400

500

注:料場膠帶機的上托輥加密至500mm/組。
