港機之友

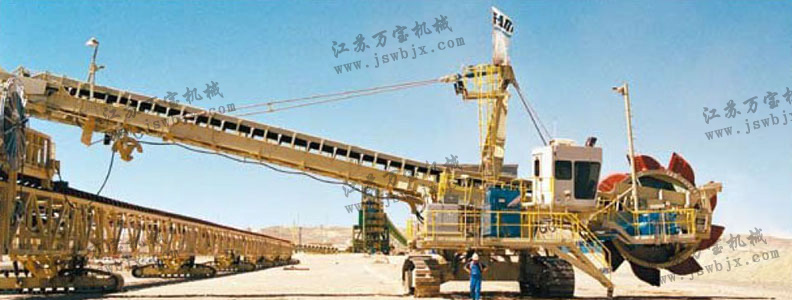

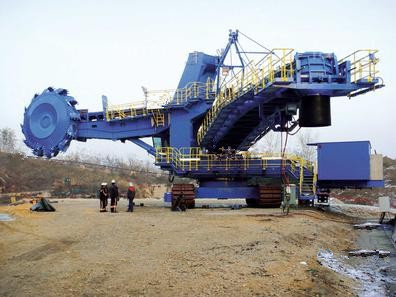

移動式斗輪取料機
履帶移動式斗輪取料裝置,適用于各種塊狀、粒狀等松散物料堆場。它由履帶行走機構、斗輪取料系統、緩沖倉、皮帶機輸送系統、控制系統組成。包括液壓控制裝置,俯仰、回轉機構,環保系統,司機室,配電系統(移動式電站或電纜卷筒)等。其特征是:全部系統安裝在履帶移動式平臺上,實現360度回轉,可以在堆場內任意位置自由移動,行走機構的行走輪采用履帶,無須在堆場內布置固定軌道,增加堆場利用率;取料采用斗輪,取料效率高;中間設計大容量緩沖倉,用于物料儲存、緩沖、輸送,輸送系統采用直線式皮帶機,具有俯仰、回轉功能,可輸送高度12米以上;

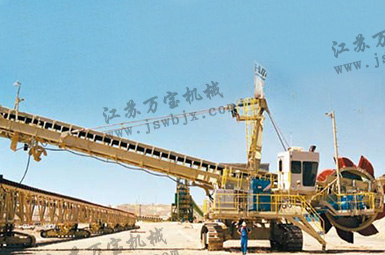

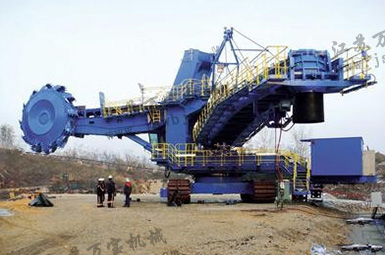

移動式斗輪取料機
01 產品概述

履帶移動式斗輪取料裝置,適用于各種塊狀、粒狀等松散物料堆場。它由履帶行走機構、斗輪取料系統、緩沖倉、皮帶機輸送系統、控制系統組成。包括液壓控制裝置,俯仰、回轉機構,環保系統,司機室,配電系統(移動式電站或電纜卷筒)等。其特征是:全部系統安裝在履帶移動式平臺上,實現360度回轉,可以在堆場內任意位置自由移動,行走機構的行走輪采用履帶,無須在堆場內布置固定軌道,增加堆場利用率;取料采用斗輪,取料效率高;中間設計大容量緩沖倉,用于物料儲存、緩沖、輸送,輸送系統采用直線式皮帶機,具有俯仰、回轉功能,可輸送高度12米以上;輸送臂架可以在±30度旋轉,覆蓋半徑30米;臂架俯仰機構采用液壓油缸或卷揚裝置拉動懸臂升降,避免物料高點下落產生灰塵;通過設備的行走,臂架的俯仰、回轉使得卸料點三維立體化到位,便于靈活、準確、快速與下一道工序銜接。整套系統可實現密閉輸送,設計除塵系統,保證系統運行環保;配電系統采用移動式電站和電纜卷筒接收岸電雙模,使整個系統具有完整地獨立性。
港口碼頭堆場每批物料數量具有不確定性,放置位置具有隨機性,大型不規則堆場,投資固定式取料機造價高,采用裝載機取料效率很差,勞動強度大,能耗高,設備交叉作業,安全隱患多。
履帶移動式取料機可有效解決以上問題,他可以在堆場的任意位置取料,通過履帶式轉載機、移動皮帶輸送機,將物料輸送到目的地,取料輸送能力為3500立方米/小時。采用履帶移動式斗輪堆取料機直接取料輸送到卡車上運出堆場,裝車能力為1000立方米/小時。


02 結構特點

應用的廣泛性:裝置適應多種類型材料,取料能力可達到1500M3/小時。
使用的靈活性:不需固定設施,不必?cái)U(kuò)大基礎設施。在堆場的任意位置取料,這樣堆場的利用率很高,增加使用率20%以上。當不進行作業時,可以清空所有的移動設備,對現存的堆場運轉影響極小。該設備可以輕松遷移到其它地方,提升設備的利用率。
設計的科學性:取料裝置采用斗輪形式,保證連續、均勻、平穩地取料、供料;整套系統實現了環保取料。輸送臂架具有俯仰、回轉,便于卸料點靈活、準確、方便與下一道工序銜接。
系統的完整性:取料、輸送實現流水線作業。移動式電站可適應不同的工作環境,輸送有塵物料配套高效的除塵設施。
設備的先進性:設備設計結構合理,工藝緊湊,功能齊全。取料機械化操作,降低工人勞動強度,減少了裝載機、挖掘機等高能耗設備的使用,臂架的回轉、俯仰,避免取料過程塵土飛揚,實現環保作業。
投資的效益性:能耗是常規取料機的60%,當原有設施不能滿足新材料的取料時,當需要提高堆場運營能力時,當堆場貨物的品種多樣化時,移動式取料裝置是其理想的選擇。移動式取料裝置具有獨立性,如果交易結束堆取料機(期權)可以自由的遷移,甚至轉賣。強勁的二手市場有效保障這些機器的剩余價值從而減少投資風險。移動式取料裝置使堆場設計更加方便靈活,可有效利用堆場的不規則區域。
系統介紹
1.行走機構:行走機構采用履帶自行式驅動。
2.回轉機構:回轉機構安裝在履帶底盤上,采用回轉大軸承。能承受足夠大的軸向力、徑向力、傾覆力矩和圓周力,安全系數高。
3.取料系統(斗輪):斗輪機構的驅動裝置采用低速大扭矩液壓馬達直接驅動,設置超力保護裝置;斗輪體結構形式為直插無格式勺斗,斗刃帶齒耐磨,勺斗、齒和斗輪體有足夠的剛度和耐磨性;斗底為鏈條彈性結構,斗刃采用耐磨合金材料,斗齒采用鑄鋼材料。溜料板與水平面的夾角為60°,溜料板設置耐磨合金襯板,溜料板上部設置除大塊格柵。
4.皮帶機系統:皮帶機系統由傳動滾筒和改向滾筒、托輥、輸送膠帶、清掃裝置、安全保護裝置、張緊裝置及金屬結構架等部分構成。
5.臂架回轉、俯仰機構:輸送臂架俯仰機構包括液壓(卷揚)系統和固定支架兩部分,臂架相對于水平線10°—25o俯仰。
6.塔架回轉機構:回轉系統為臂架安裝在回轉軸承上,采用液壓油缸推動,可以在±30度旋轉。
7.液壓控制和液壓站:滿足整機行走、取料、輸送動力,臂架作俯仰、回轉運動。
8.控制設備:由供配電部分、移動式電站、電機驅動部分、控制部分、照明部分、信號顯示及安全信號保護等部分組成。
9.潤滑系統:機上各轉動部位均有相應的潤滑設施,斗輪、回轉機構、仰俯機構、走行機構采用電動集中潤滑和備用手動分散潤滑兩套方式。



①行走機構;②回轉機構;;③取料系統;④皮帶機系統;⑤臂架回轉、俯仰機構;⑥塔架回轉機構;⑦液壓系統;⑧控制設備;⑨潤滑系統。



03 相關參數

基本參數

數據

設備高度

約8m

整機工作長度

約45m

設備寬度

約5.5m

理論生產能力

400t/h

物料粒度

小于250mm

物料種類

煤炭

物料密度

0.86t/m3

回轉角度

60°

回轉半徑

30m

堆料半徑

30m

料堆高度

8m

行走履帶


俯仰角度

+5°~+30°

驅動形式

液壓缸

懸臂膠帶機帶速

2m/s

懸臂膠帶機帶寬

1200mm

懸臂膠帶機驅動形式

電動液筒(內裝式)

膠帶

波狀擋邊膠帶

供電方式

動力單元(發電機)

動力電壓

380V  50HZ

鏈節距

315mm

總裝機功率

約250kW
